Rumus Tinggi Kuda Kuda Atap Rumah

Rumus Tinggi Kuda Kuda Atap Rumah- Bogor di kenal dengan kota hujan, walaupun sebenarnya hampir seluruh indonesia yang mempunyai curah hujan yang cukup tinggi. Maka dari itu penting sekali kemiringan atap rumah untuk di perhatikan, karena akan mengalirkan hujan, dan menahan angin yang kuat. Sedangkan untuk bentuk atap dan macamnya, itu semua tergantung dari sejarah dan peradabannya, serta perkembangan teknologi dan arsitektur di jamannya.

Rumus Tinggi Kuda Kuda Atap Rumah

Atap dikatakan berkualitas apabila mempunyai struktur kuat atau kokoh dan awet serta tahan lama. Faktor iklim adalah bahan pertimbangan yang penting dalam merancang bentuk serta konstruksi atap atau bangunan.

Keberadaan atap pada rumah mempunyai fungsi yang sangat penting seperti halnya payung yang melindungi seisi rumah dari gangguan cuaca (panas, hujan maupun angin). Oleh sebab itu, sebuah atap wajib kokoh/kuat dan untuk kekuatannya sendiri tergantung pada struktur pendukung atap.

Mengacu dengan kondisi iklim, perancangan sebuah atap yang baik ditentukan oleh 3 faktor, yakni:

- Jenis Material

- Bentuk/Ukuran,

- Dan Teknik Pengerjaan.

Baca Juga Detail Kuda Kuda Atap Limas

Untuk Kemiringan Atap Semua Tergantung Dari Pada Bahan Yang Dipakainya Contohnya Adalah:

- Genteng biasa                             miring 30 - 35 derajat

- Genteng istimewa                       miring 25 - 30 derajat

- Sirap                                              miring 25 - 40 derajat

- Alang-alang atau umbia             miring 40 derajat

- Seng                                              miring 20 – 25 derajat

- Semen asbes gelombang           miring 15 – 25 derajat

- Beton                                            miring 1 – 2 derajat

- Kaca                                             miring 10 – 20 derajat

Dan Syarat-Syarat Yang Harus Dipenuhi Oleh Bahan Untuk Penutup Atap Adalah :

- Rapat air serta padat, tidak mudah bocor.

- Letaknya mantap tidak mudah tergiling-guling atau bergeser.

- Tahan lama ( awet ).

- Bobot ringan.

- Tidak mudah terbakar.

Dalam menentukan kemiringan atap rumah, tentu saja di pengaruhi juga oleh bahan atau material penutup atap yang akan di gunakan. Untuk bahan material genteng beton maupun keramik tentu saja kemiringan atap harus agak curam berbeda dengan material genteng yang berbahan metal, hal ini berguna untuk mencegah kebocoran antar sambungan bahan penutup atap tersebut.

Baca Juga Struktur Rangka Atap Limas Kayu

Kemiringan Atap Rumah Pada Umumnya

Untuk kemiringan atap yang umum di gunakan adalah 25 - 40 derajat, namun pada kenyataan nya di lapangan kemiringan atap lebih banyak di 30 derajat. Untuk pengaplikasian sudut kemiringan atap yang di inginkan pemilik rumah atau tukang yang mengerjakan, maka langkah awal tentu saja dengan menentukan tinggi dari kuda kuda tersebut. Mungkin hal inilah yang banyak menjadi kendala untuk para pekerja atau tukang yang tidak menyiapkan gambar kerja.

Kuda-Kuda Penopang Rangka Atap

Adalah merupakan balok kayu yang disusun membentuk segitiga-segitiga yang lalu disebut dengan istilah kuda-kuda. Letak Kuda-kuda adalah berada dibawah rangka atap,yang mempunyai fungsi untuk menyangga rangka atap.

Sebagai pengaku,pada bagian atas kuda-kuda disangkutkan ke balok bubungan, dan sementara kedua kaki kakinya dihubungkan dengan kolom struktur yang fungsinya untuk mengalirkan beban ke tanah. Kuda-kuda pada dasarnya adalah terdiri dari kaki kuda-kuda, balok, lalu balok blandar yang berada diatas dinding, serta balok gordeng dan balok nok gordeng.

Dibawah Ini Kita Akan Mencoba Memberikan Cara Mencari Tinggi Kuda Kuda Atap Rumah.

Agar kalian dapat menentukan tinggi kuda kuda, berikut rumus yang bisa kalian pakai sebagai acuan

Tinggi kuda kuda = ½ ( Panjang Bentang) x Tangent (Sudut Kemiringan Atap)

Cara Menghitung Tinggi Kuda Kuda Atap Rumah

Contoh Cara Menghitung Tinggi Kuda Kuda Atap Rumah Adalah Sebagai Berikut:

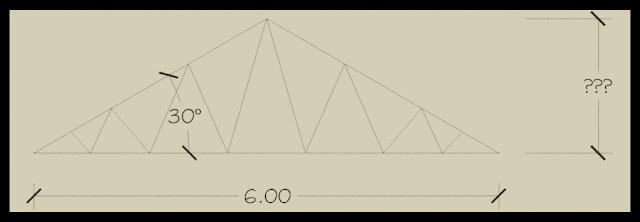

Di ketahui bentangan atap rumah dengan panjang 6 meter, dan memiliki sudut kemiringan atap sebesar 30 derajat, maka berapakah tinggi dari kuda kuda untuk rumah tersebut?

                               = ½ panjang bentang X tan 30 derajat
                               = (6 / 2) X 0,58
                               = 3 X 0,58
Tinggi kuda kuda = 1,73 m

Rumus tinggi kuda kuda atap rumah yang lebih sederhana dapat kita lihat di bawah ini:

Tinggi kuda kuda = ½ Dari Panjang Bentang X 0,58

Untuk Nilai 0,58 Itu Adalah Hasil Dari Tangen 30 Derajat

Dengan rumus di atas kalian dapat mencoba dengan panjang bentang atap yang berbeda, sehingga kalian dapat menemukan tinggi atap rumah ideal. dan dengan mudah kalian akan tahu tinggi kuda kuda atap rumah.

Menghitung Kuda Kuda Lewat Derajat Kemiringannya

Namun bagaimana jika sebaliknya, kita hanya mengetahui derajat kemiringannya saja bagaimana kita menghitung kuda kuda atap rumahnya, baiklah mari kita coba menghitungnya, silahkan kalian siapkan alat yang di perlukan.

1. Kalkulator Ilmiah
2. Alat Ukur atau Meteran

Cara kerjanya :

1. Ukurlah dahulu lebar bangunan (Bottom Chord).
2. Gunakan rumus berikut:
   • Untuk memperoleh ketinggian
      ½ lebar bangunan × Tangent x°
   • Untuk memperoleh miring/sayap/top chord
      ½ lebar bangunan : Cosinus x°
3. Untuk Overstek, gunakanlah rumus yang kedua.

Contoh :

Jika Ukuran bangunan (p×l) 600 cm × 1200 cm
Dan Overstek 70 cm
Dengan Kemiringan 35°
Jarak Krimuna/webs 120 cm
Jarak kuda-kuda 120 cm

Ketinggian (t):
t = ½(600) × Tan 35°
t = 300 × 0.700207538
t = 210.0622615 cm

Kemiringan/Sayap/Top Chord (s):
s = ½(600) : Cos 35°
s = 300 : 0.819152044
s = 366.2323766 cm

Overstek (os)
os = 70 × Cos 35°
os = 70 × 0.819152044
os = 85.45422121 cm

Total panjang 1 sisi Sayap/Top Chord (S):
S = 366.2323766 + 85.45422121
S = 451.6865978 cm

Jarak titik krimuna di Bottom Chord (k):
Diukur dari As Bottom Chord
k1 = 300 - ½(120)
k1 = 60 cm

k2 = k1 + 120
k2 = 180 cm

k3 = k2 + 120
k3 = 240 cm

Jarak titik krimuna di Top Chord:
Diukur dari nok/ notch
k1 = 0

k2 = 120 : Cos 35°
k2 = 146.4929507 cm

k3 = 2 × k2
k3 = 292.9859013 cm

Kebutuhan kuda-kuda/Truss (T):
T = (1200 : 120)-1
T = 9 unit

Silahkan kalian praktek dengan ukuran dan kemiringan yang berbeda, semoga rumus tinggi kuda kuda atap rumah di atas dapat menjadi ilmu baru dan pengetahuan baru untuk kita semua, terima kasih.
